Comment se déroule l'installation d'une centrale photovoltaïque ?

Beaucoup de futurs clients imaginent l'installation d'un système photovoltaïque comme une opération rapide : on pose des panneaux sur le toit, et l'affaire est faite. En réalité, un chantier solaire réalisé dans les règles de l'art suit une méthodologie précise, en plusieurs étapes, où chaque détail compte pour garantir l'étanchéité de la toiture, la solidité de la structure et la sécurité de l'installation électrique sur les 25 à 40 prochaines années.

Voici le déroulé complet d'un chantier photovoltaïque résidentiel, étape par étape.

Avant toute intervention sur la toiture, l'équipe technique procède à :

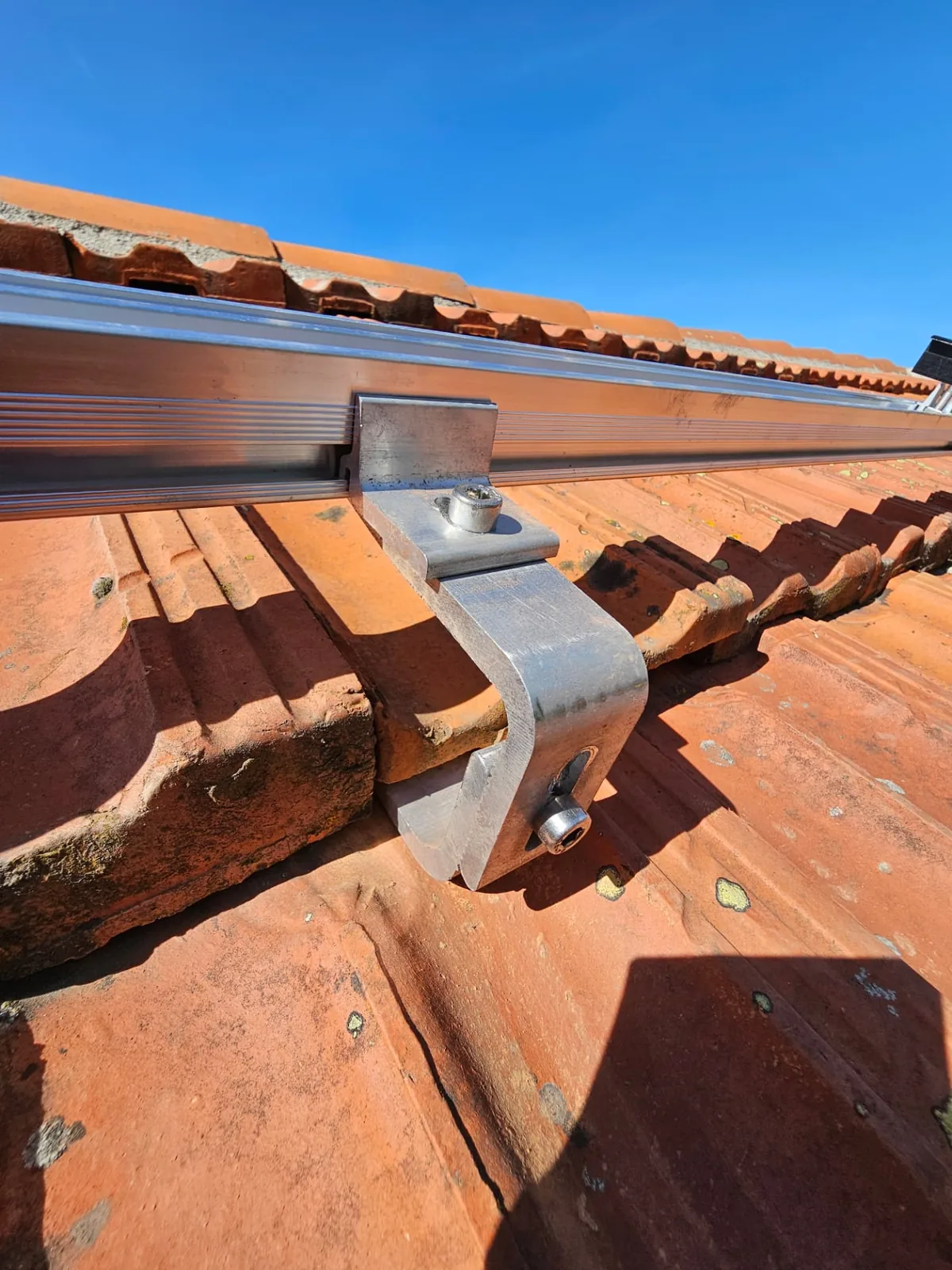

La structure de fixation est l'ossature qui va porter les panneaux pendant des décennies. Sur toiture en tuiles, des crochets métalliques en aluminium ou inox sont insérés sous les tuiles et fixés directement sur les chevrons de la charpente, sans percer la tuile elle-même.

Des rails en aluminium sont ensuite fixés sur ces crochets, formant la trame sur laquelle les panneaux viendront se clipser. Le réglage de l'alignement et de l'espacement des rails est essentiel : il garantit à la fois l'esthétique de l'installation et la bonne répartition des charges (poids, vent, neige).

Le choix de la ferrure et l'espacement des points d'ancrage sont adaptés au type de tuile, à la pente du toit et à la zone climatique (exposition au vent notamment), conformément aux normes en vigueur.

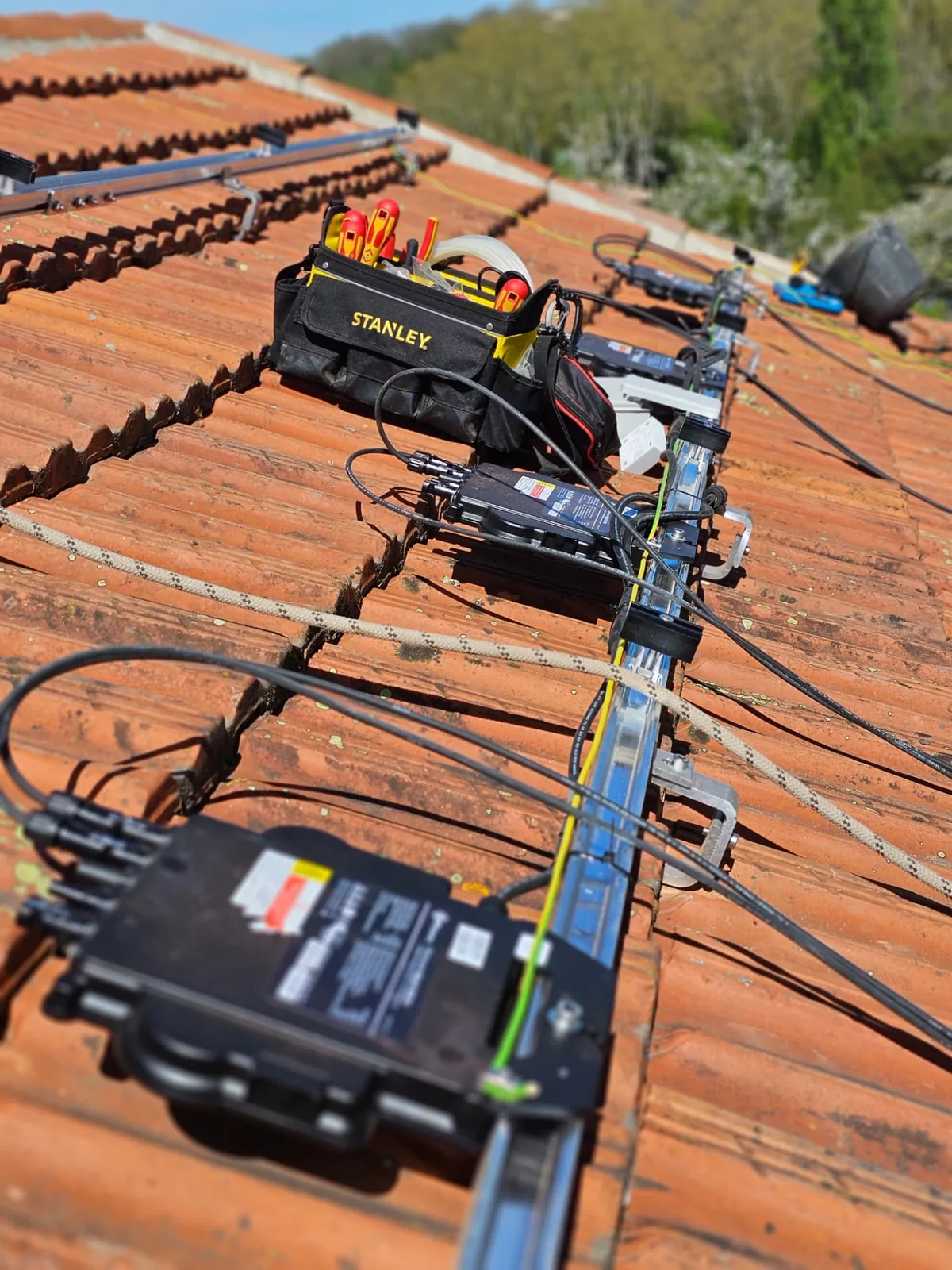

Avant la pose définitive des panneaux, l'équipement de conversion du courant est installé et raccordé. Selon la technologie retenue, il peut s'agir de micro-onduleurs fixés sur les rails et raccordés en série, ou d'un onduleur centralisé : dans les deux cas, cette étape se fait avant la pose des panneaux, pour garantir l'accessibilité du câblage.

Le câblage électrique (câbles solaires, connecteurs, mise à la terre) est réalisé selon la norme NF C 15-100 et le guide UTE C 15-712-1, spécifique aux installations photovoltaïques. Chaque connexion est vérifiée pour éviter tout point chaud ou risque d'arc électrique.

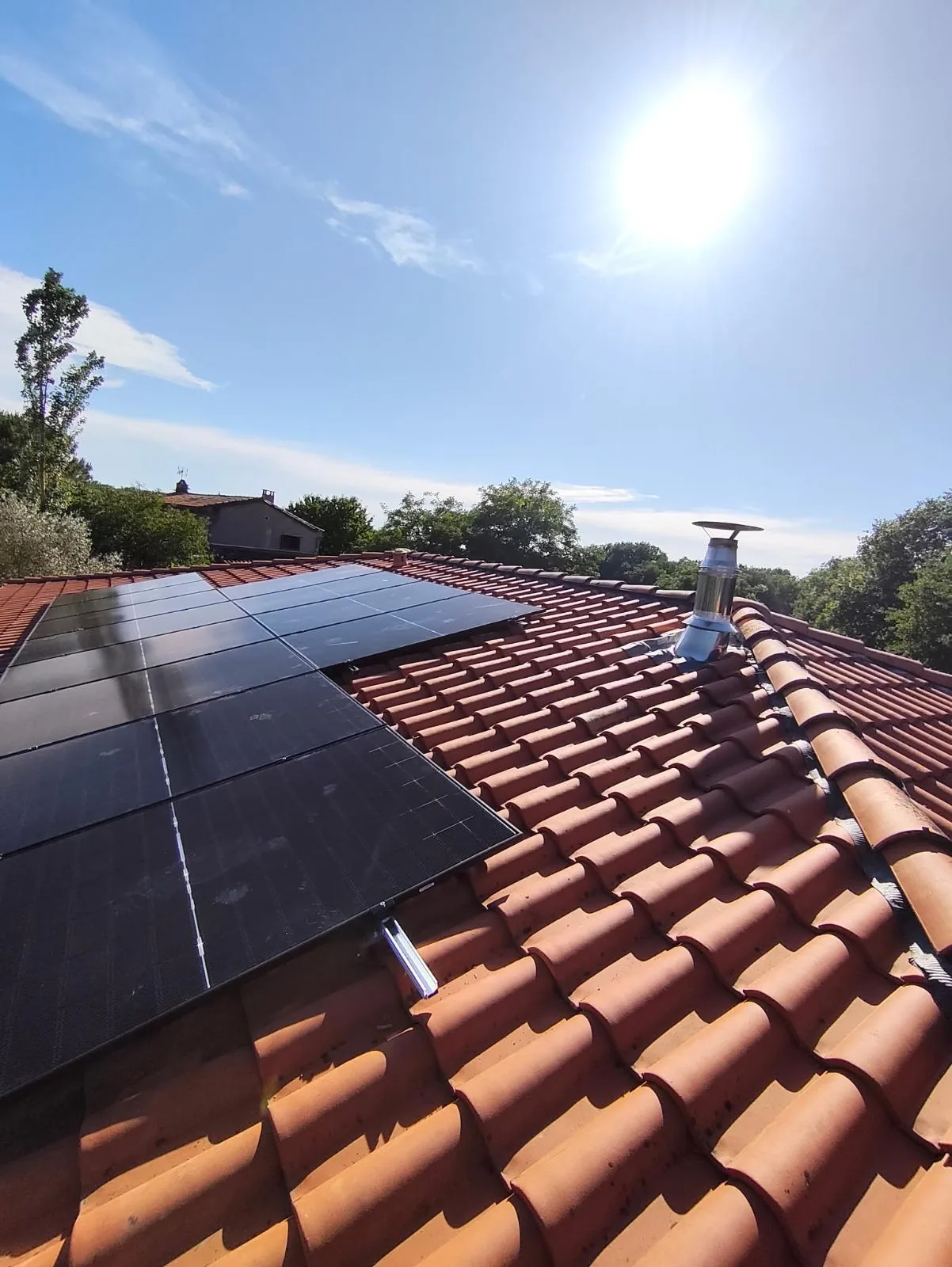

Une fois la structure fixée, vérifiée et les onduleurs raccordés, les panneaux sont posés un à un sur les rails, à l'aide de clips de fixation, et raccordés au circuit installé en amont (micro-onduleurs ou onduleur centralisé). Chaque panneau est solidement bridé en périphérie pour résister aux charges de vent, en respectant scrupuleusement les préconisations du fabricant.

L'orientation, l'inclinaison et l'implantation des panneaux ont normalement été définies en amont, lors de l'étude technique, pour maximiser la production annuelle en tenant compte des masques solaires (arbres, cheminées, bâtiments voisins).

Le courant continu produit par les panneaux est converti en courant alternatif : avec des micro-onduleurs, la conversion se fait directement sous chaque panneau ; avec un onduleur centralisé, le courant continu est acheminé jusqu'à l'onduleur, installé dans le garage à proximité du tableau électrique existant. Un coffret de protection DC en amont et un coffret AC en aval sécurisent l'installation, avant le raccordement au tableau électrique du logement.

Avant toute mise en service, l'installation fait l'objet de plusieurs vérifications :

Pour une installation résidentielle standard (entre 3 et 9 kWc), le chantier de pose dure généralement une à deux journées. Le délai global du projet, en revanche, intègre aussi l'étude technique, les démarches administratives (déclaration préalable de travaux, demande de raccordement Enedis) et le passage du CONSUEL, ce qui porte le délai total entre la signature et la mise en service à environ quatre mois en moyenne.
